-40℃低温环境下，如何为户外设备选择电池？

寒冷环境中的定位追踪器、户外传感器和车载通信设备，需要电池支持启动、数据采集和通信。判断电池是否适用，需要同时关注低温下的可释放容量、负载电压和输出功率，以及长期使用后的性能。

广州傲创技术UltraXel HL18650V是一款低温型18650锂离子电芯。在−40°C、0.2C放电条件下，容量保持率约为70%。另一项测试显示，电芯经过80°C、4.1V、约1000小时高温老化后，在−30°C下仍可进行6W持续功率放电，图示输出时间约20分钟。

这两项数据分别回答了低温选型中的两个问题：新电芯在严寒环境下能释放多少容量，以及经历高温老化后，电芯是否仍具备低温供电能力。

一、低温选型，需要同时看容量和电压

温度下降后，电池内部的离子传输和电极反应受到影响，通常表现为阻抗及极化增加，放电电压平台下降，可释放容量减少。

对于设备而言，电压变化直接关系到任务能否完成。例如，定位追踪器在待机时功耗较低，但联网和发送数据时负载上升。如果此时电池电压下降至设备工作下限，即使电芯仍有剩余容量，也可能无法完成通信。

因此，低温选型需要将三项信息放在一起评估：

其中，设备的最低工作电压尤其重要。电芯测试曲线的截止电压与设备实际停止工作的电压可能不同，两者需要对应分析。

HL18650V面向严寒、温度变化及长期户外部署等应用，基本规格如下。

这些参数提供初步选型依据。具体项目仍需结合温度、荷电状态、设备负载和截止电压，确认可用容量及输出表现。最大持续放电电流10A，也不能直接理解为在所有温度下均可按10A使用。

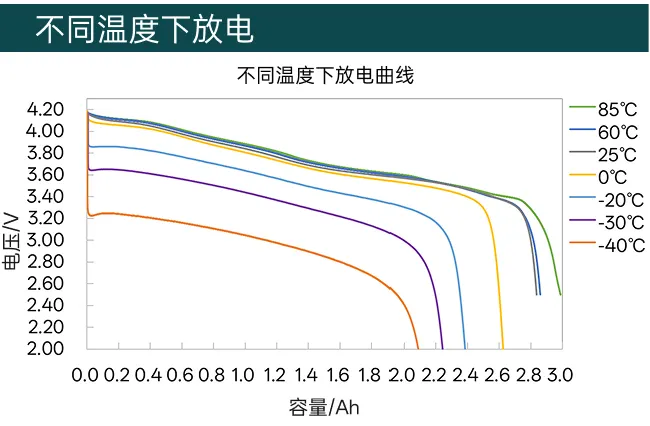

HL18650V的温度放电曲线覆盖+85°C、+60°C、+25°C、0°C、−20°C、−30°C和−40°C。

随着温度下降，放电电压平台和可释放容量发生变化。在−40°C、0.2C放电条件下，容量保持率约为70%。按照2900mAh典型容量计算，0.2C对应约580mA放电电流。

这一结果说明，HL18650V在该测试条件下仍具有可用的低温放电容量。它不能直接代表更高电流、不同截止电压或不同老化状态下的表现。

对于实际设备，应进一步确认：

将这些条件与曲线对应，才能判断电池在严寒环境下能支持多长时间、完成哪些任务。

长期部署的设备可能先经历夏季高温，再进入冬季低温。因此，新电芯的低温测试之外，还需要关注老化后的低温性能。

HL18650V的一项测试采用了以下顺序：

这项测试的重点，是电芯在经历高温老化后，仍能在低温环境中提供持续功率输出。

对于车载备用电源、户外定位及工业监测设备，这种验证顺序更接近“先经历环境老化，再执行低温任务”的选型思路。

广州傲创技术的低温研发方向涵盖正极、负极、电解液、导电添加剂及隔膜优化。

这些方向分别涉及离子传输、电子传输和电极反应，需要在电芯设计中协调配合。具体型号采用的技术及其效果，应结合对应产品资料和测试结果说明。

对于客户，研发方向的实际价值最终体现在可验证的容量、电压、功率和充电条件上。

HL18650V支持−40°C至+85°C放电，充电温度范围为−20°C至+60°C。两者对应不同的使用条件。

低温充电需要关注负极析锂风险，因此，允许充电的温度、电流和电压必须依据型号规格书确定。设备不能因为电芯支持−40°C放电，就在−40°C下继续充电。

对于有自动补电功能的定位设备、车载终端及户外设备，电池方案应结合电芯温度检测与充电控制，确保充电过程符合规定条件。进入允许充电温度范围后，还需确认相应的电流限制。

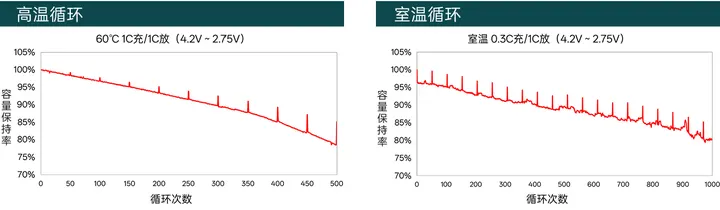

HL18650V的循环测试资料提供了两组不同条件下的结果。

这些结果可用于评估对应条件下的循环耐久性，但不能直接等同于实际设备的运行年限，也不能替代老化后的低温负载验证。

如果设备计划长期部署，应将循环、储存、温度经历和寿命末期的任务要求结合起来，建立项目验证方案。

对于考虑采用HL18650V的设备制造商，建议先明确以下需求：

在此基础上，再确认电芯型号、串并联配置、保护与温度检测方案，并用实际设备或等效负载验证。

UltraXel HL18650V的−40°C容量数据，以及高温老化后−30°C功率输出测试，为低温选型提供了具体依据。广州傲创技术可围绕设备实际工况，提供对应型号资料、电池包设计和样品验证支持，将实验室性能与设备任务连接起来。
